Product Series

產品概覽

KJT-IOLINK系列面向工業現場短中距離檢測，集成顯示屏、按鍵設置、開關量/模擬量輸出與IO-Link通信能力。

KJT-IOLINK系列激光測距傳感器

支持0.05m-10m可靠測距，適合需要背景抑制、距離反饋、到位判斷和參數化維護的自動化設備。

量程: 0.05m-10m
電源: 12-30V
輸出: NPN / PNP / Push-Pull
模擬量: 4-20mA / 0-10V
接口: M12*1
防護: IP67

Benefits

產品優勢

01

10m可靠測距

0.05m-10m測量范圍，覆蓋常見短中距離定位檢測。

02

多輸出兼容

NPN / PNP / Push-Pull、4-20mA、0-10V按需配置。

03

IO-Link調參

支持通信、參數化設置、過程數據和ISDU參數。

04

可調檢測邏輯

標準、窗口、基準面和模擬量模式適配不同工況。

05

穩定工業防護

具備短路保護、過載保護和IP67防護等級。

06

易于現場使用

中文/英文菜單、顯示屏、按鍵設定和產品信息查看。

Applications

應用場景

KJT-IOLINK系列適用于堆垛、料位、卷材、輪胎和高溫設備周邊的距離檢測、存在性判斷與過程監控。

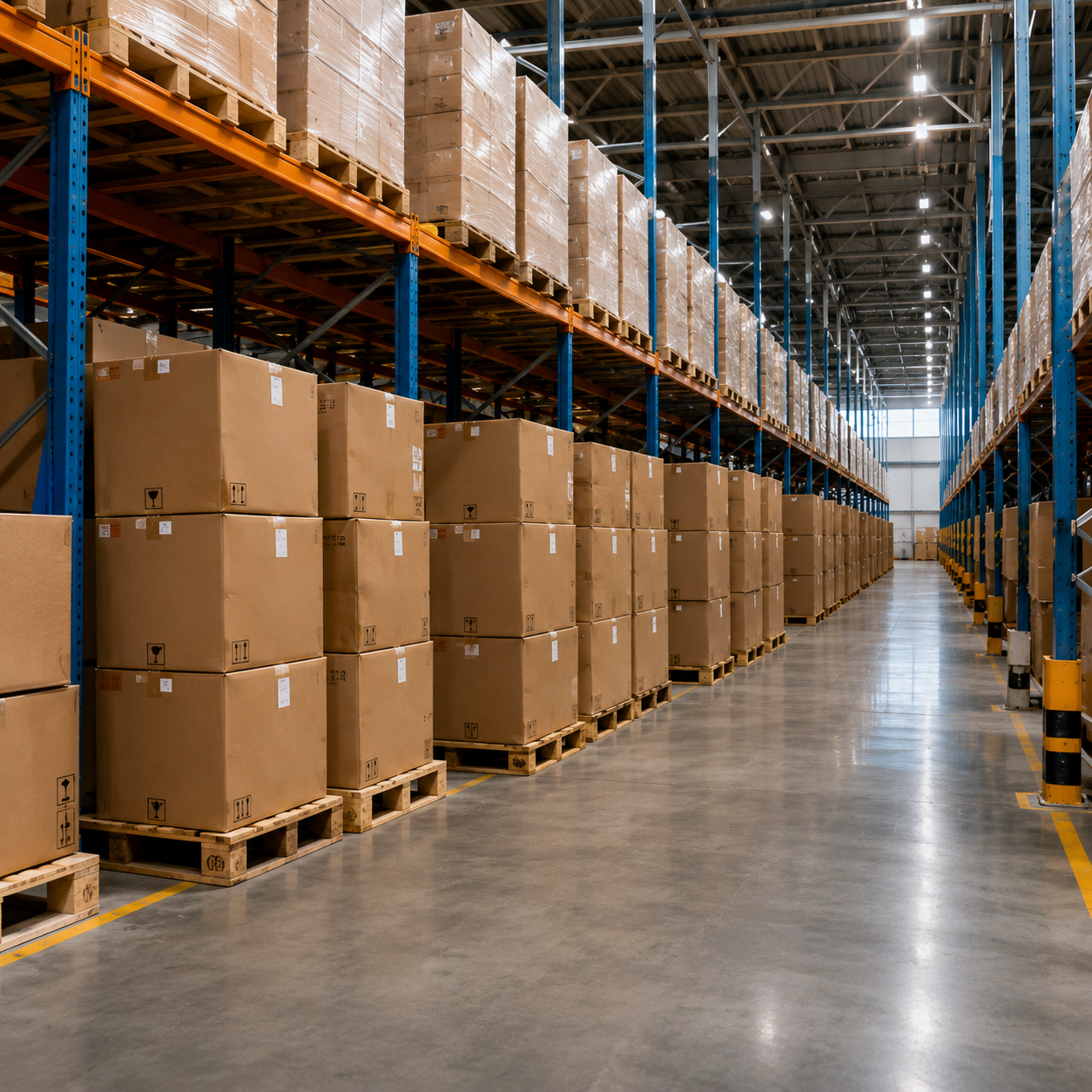

檢測堆垛庫存和存在性

識別托盤、箱垛和貨架占位狀態，為倉儲庫存檢測提供穩定距離信號。

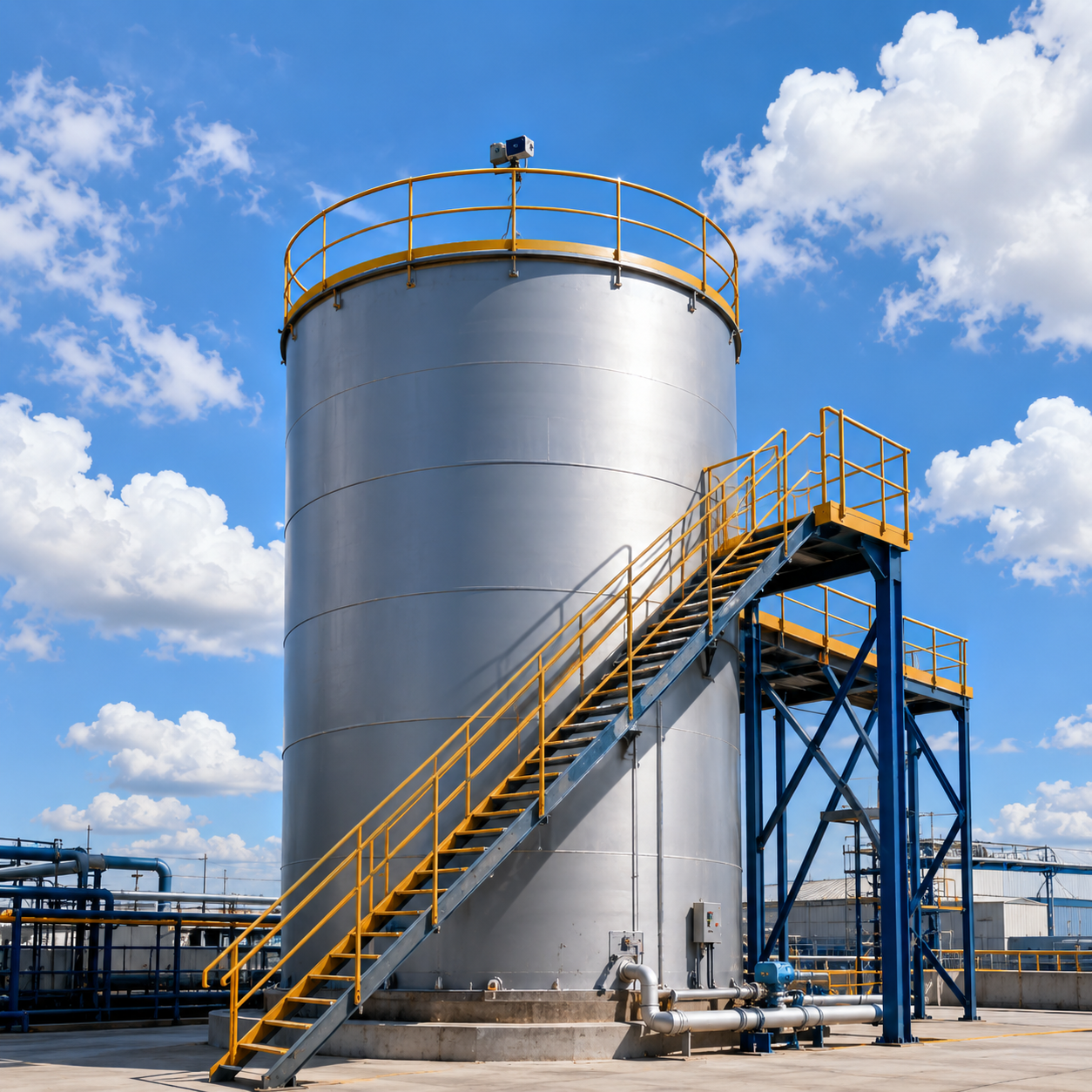

監控大容量料斗料位高度

對料斗、儲罐等容器進行非接觸式測距，持續反饋料位高度變化。

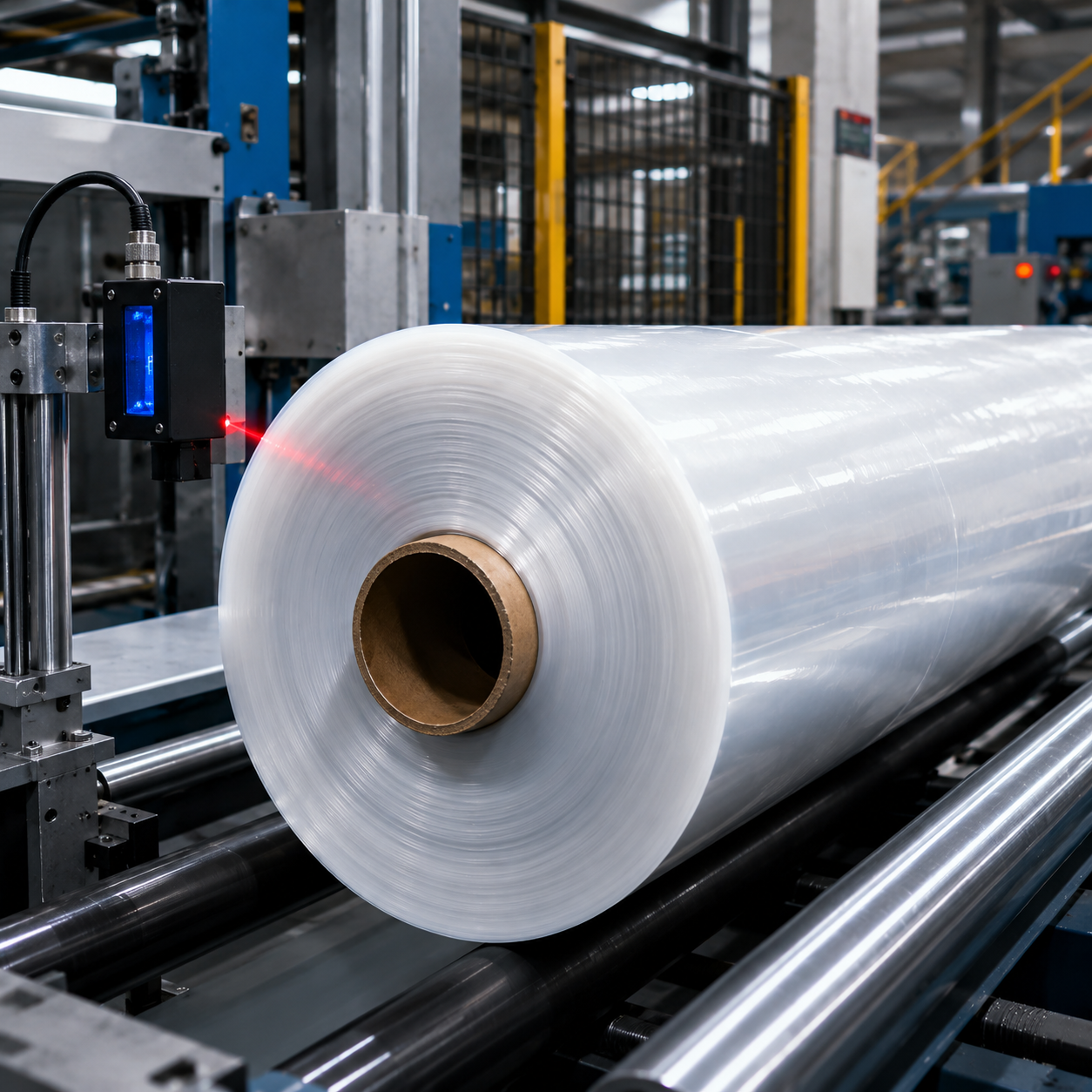

檢測塑料與深色卷材直徑

面向塑料薄膜、深色材料等卷繞工位，檢測卷徑變化并輸出控制信號。

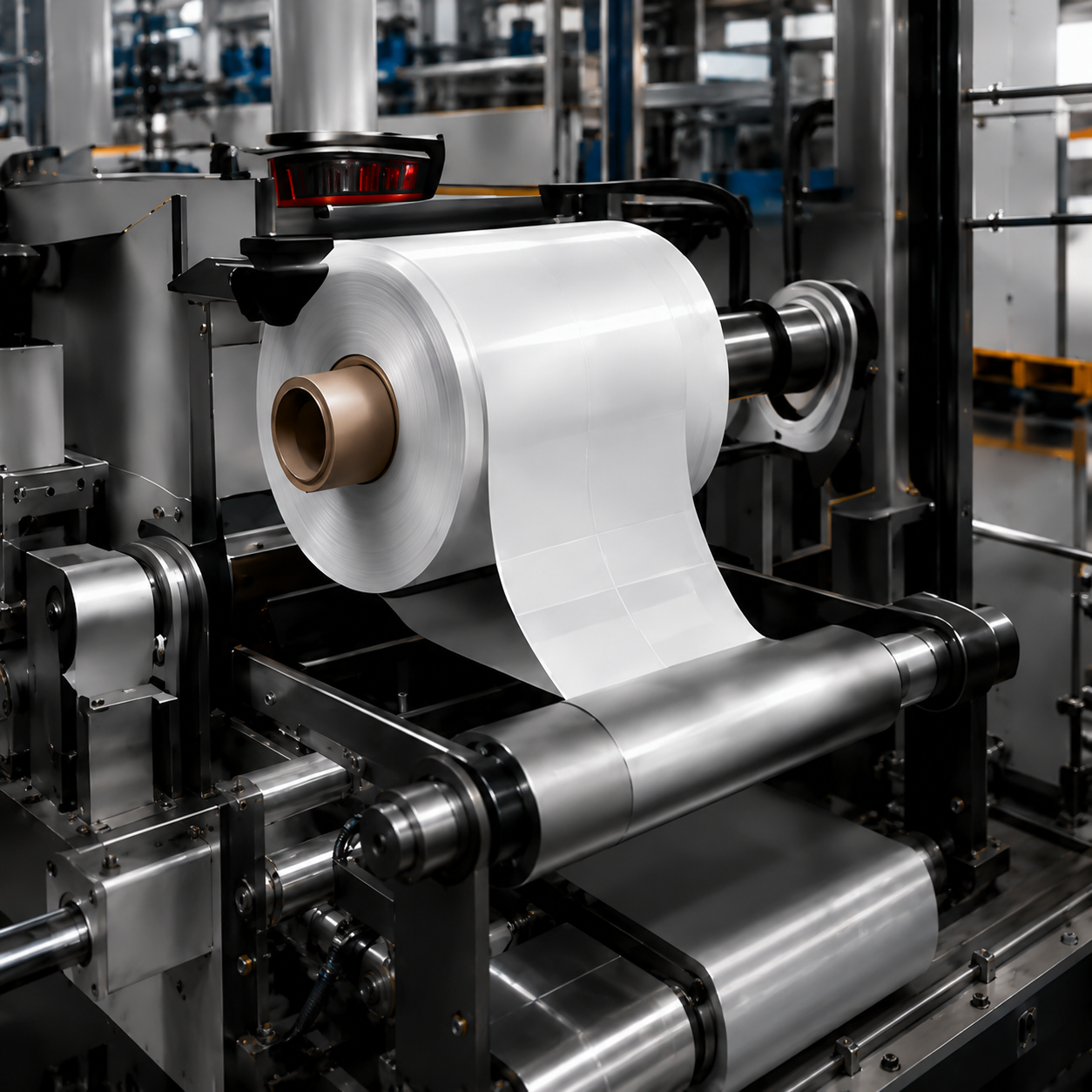

檢測標簽與卷材卷徑

在標簽、紙張或膜材收放卷過程中測量卷徑，輔助換卷與張力控制。

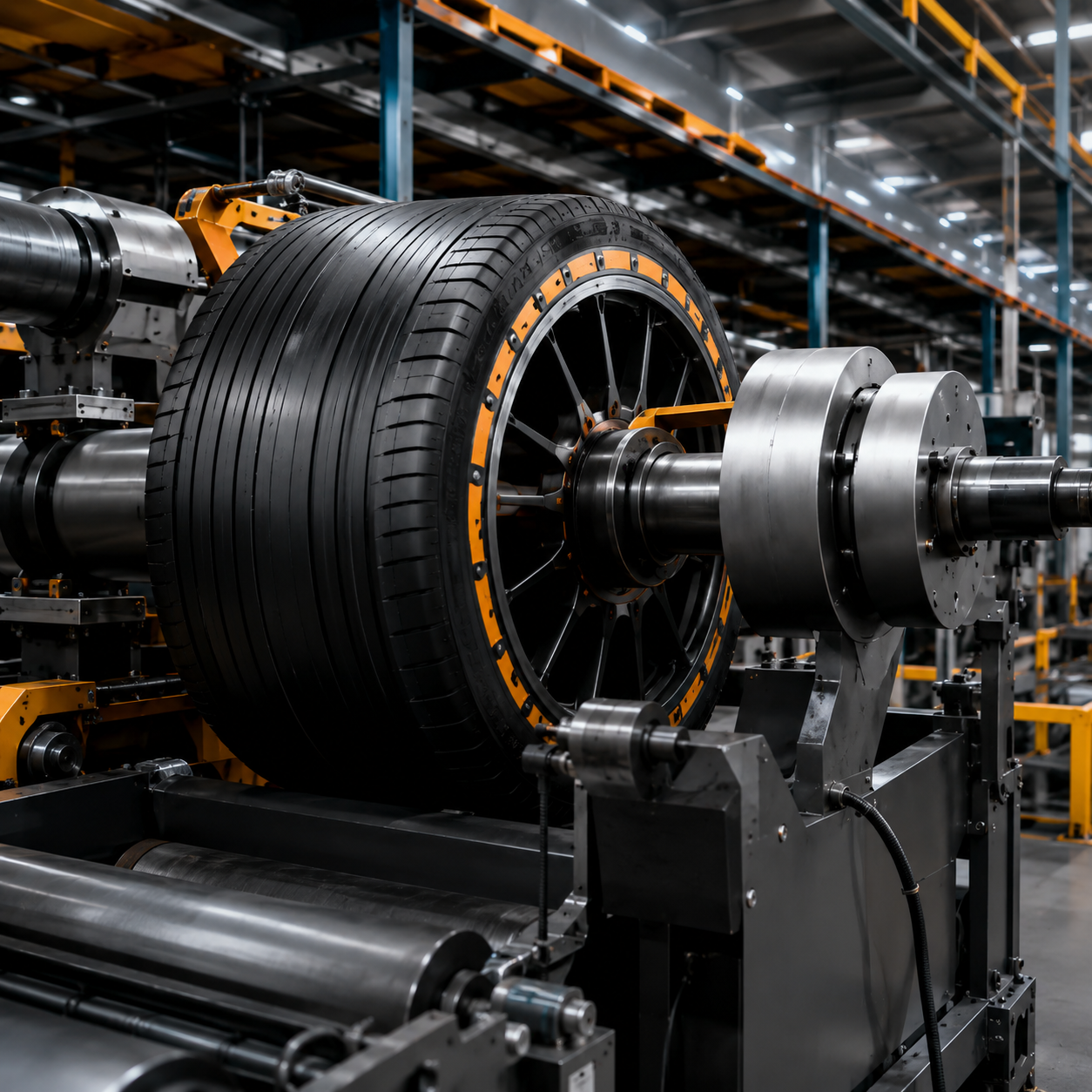

監控胎面橡膠環部張力

用于輪胎成型和胎面橡膠環部工位，通過距離反饋輔助張力穩定。

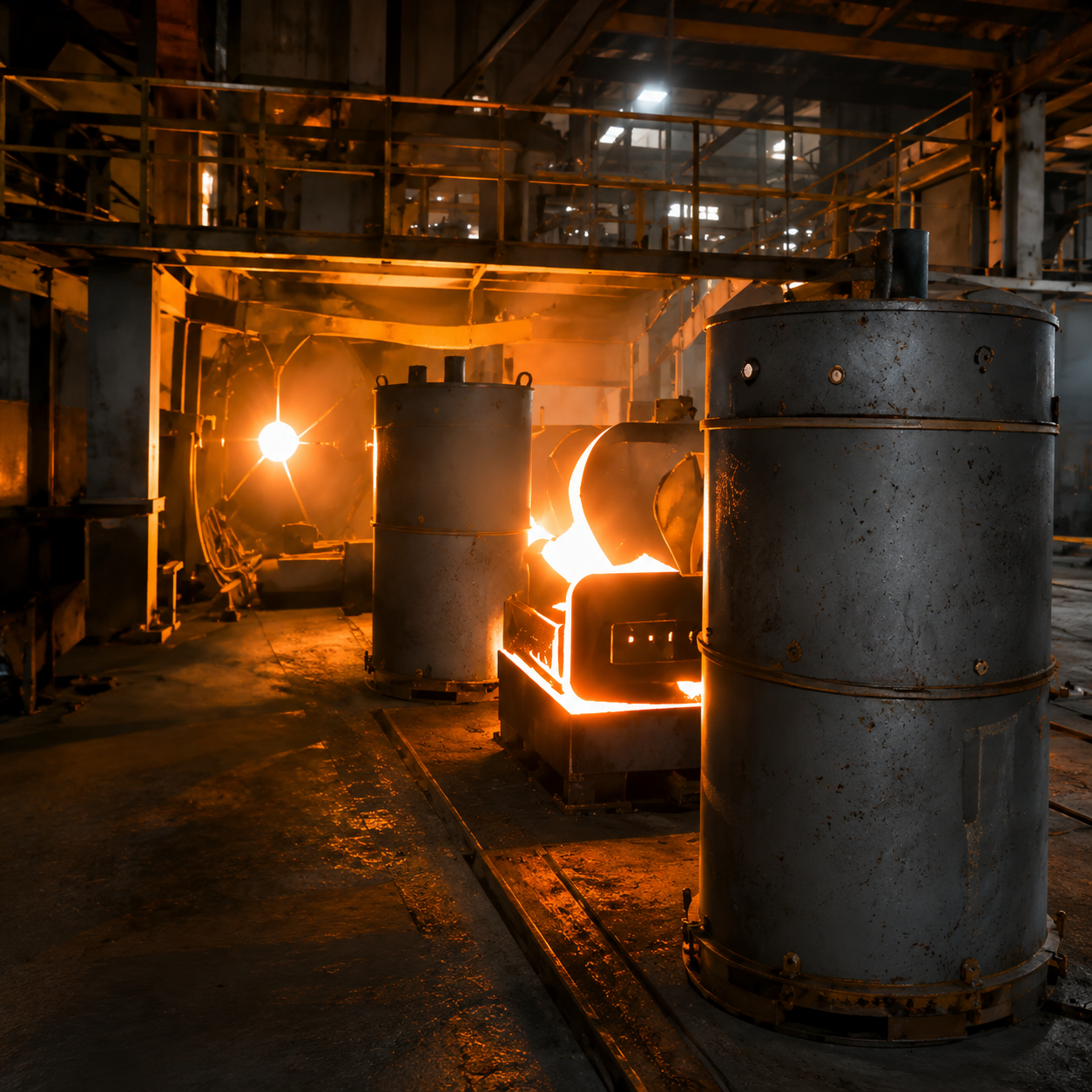

高溫設備項目建設

適用于高溫設備周邊的距離檢測、到位判斷和安全聯鎖信號采集。

Technical Data

技術參數

電氣數據

工作電壓	12-30V
工作損耗	< 100mA
開關量輸出	PNP / NPN / Push-Pull
輸出最大電流	200mA
模擬電流輸出	4-20mA
電流輸出負載最大值	500Ω
模擬電壓輸出	0-10V
電壓輸出負載最小值	500Ω
使用壽命	50000h
短路保護	有
過載保護	有
防護等級	IP67
電氣鏈接	M12*1 接插件

測距性能

測量范圍	0.05m-10m（90%反射率）
輸出頻率	40Hz（1-2kHz可調）
絕對精度	±10mm（以最大量程為基準，測量距離越短，精度越高）
重復精度	3mm
抗環境光能力	3klux
激光波長	650nm
激光等級	Class 2
光斑	4mm直徑 @1m
工作溫度	-20°C to +55°C（無凍結）

機械尺寸與安裝

外殼正面寬度：42mm；正面窗口參考寬度：22mm。
正面檢測窗口高度：26mm；頂部顯示面高度：52mm。
側向機身深度：45mm；側向整體高度：59mm。
安裝孔參考：?4.5；側向安裝孔間距：30mm。
底部接口規格：M12×1，安裝預留參考尺寸 19mm / 26mm。

Wiring & Output

接線與輸出

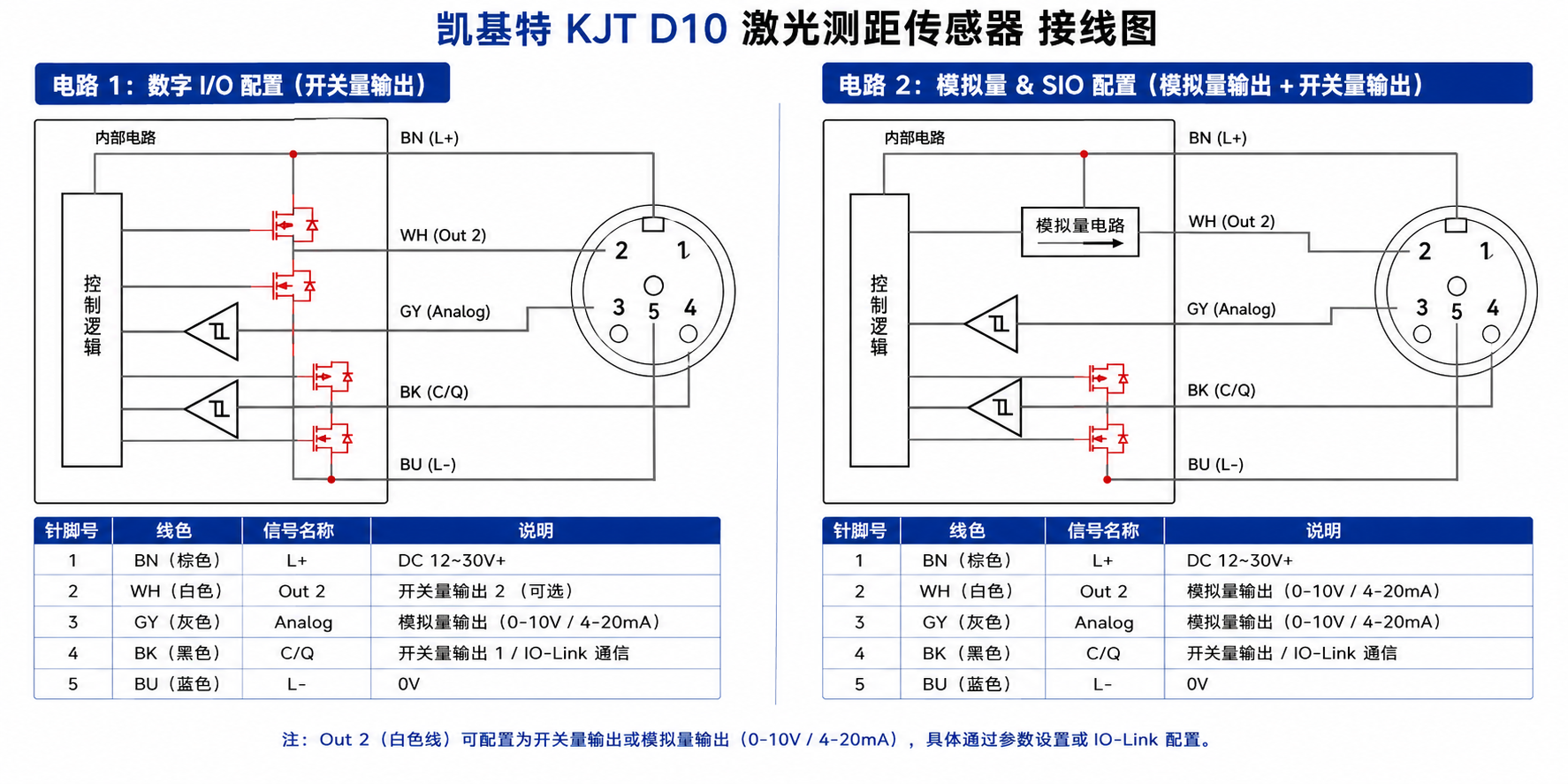

針腳定義與輸出配置

針編號	符號	線色	功能說明
1	L+	棕色	DC24V
2	Other	白色	可切換（開關量/模擬量輸出）
3	L-	藍色	0V
4	C/Q	黑色	IO-Link
5	IN	灰色	激光開關控制

支持數字I/O配置（開關量輸出）與模擬量/SIO配置（模擬量輸出 + 開關量輸出）。Out 2（白色線）可通過參數設置或IO-Link配置為開關量輸出或模擬量輸出。

Push-Pull (PP)

推挽輸出，兼容性強。

PNP

高電平有效，適合源型PLC。

NPN

低電平有效，適合漏型PLC。

檢測模式

標準模式：單點觸發，超過設定距離即輸出。
基準面模式：以設定面為基準，檢測相對變化。
窗口模式：在上、下限之間輸出。
電壓/電流模式：輸出模擬信號，支持正向/反向映射。

觸發條件

標準模式	檢測值 < 設定值
窗口模式	NEAR < 檢測值 < FAR
基準面模式	檢測值 < -設定值或檢測值 > +設定值

可配置功能

響應時間：1ms / 5ms / 10ms / 50ms / 100ms / 500ms 輸出模式：STD / WIND / DATUM / 4-20mA / 0-10V 動作模式：NO常開 / NC常閉延時：OFF / ON-D / OFF-D / ONE 定時器：1ms-9999ms 遲滯：消除閾值附近輸出抖動模擬上下限：A-LOW / A-HIGH 映射方向：FWD / REV 屏幕休眠：OFF / 1MIN / 5MIN / 10MIN 輸入模式：DISABLE / ENABLE / ON / OFF 語言設置：簡體中文 / English 初始化與產品信息顯示

IO-Link

IO-Link通信

支持標準過程數據和ISDU參數，便于現場參數化、狀態讀取和智能維護。

激光測距工作原理 發射光束檢測目標距離，回波信號經傳感器處理后，通過IO-Link Master上傳到PLC/HMI。

IO-Link規格

IO-Link標準	V1.1.4
通信速率	COM3（230.4kbps）
最小周期	0.4ms
過程數據長度	默認6字節
SmartSensor Profile	Profile ID：0x0010 / 0x0014；支持FC示數0x8010 / 0x8011 / 0x8012 / 0x8016；CSC 0x800C；PDV 0x800B；SSC 0x800D
Common Profile	Profile ID 0x4000；支持額外FC：0x8101
